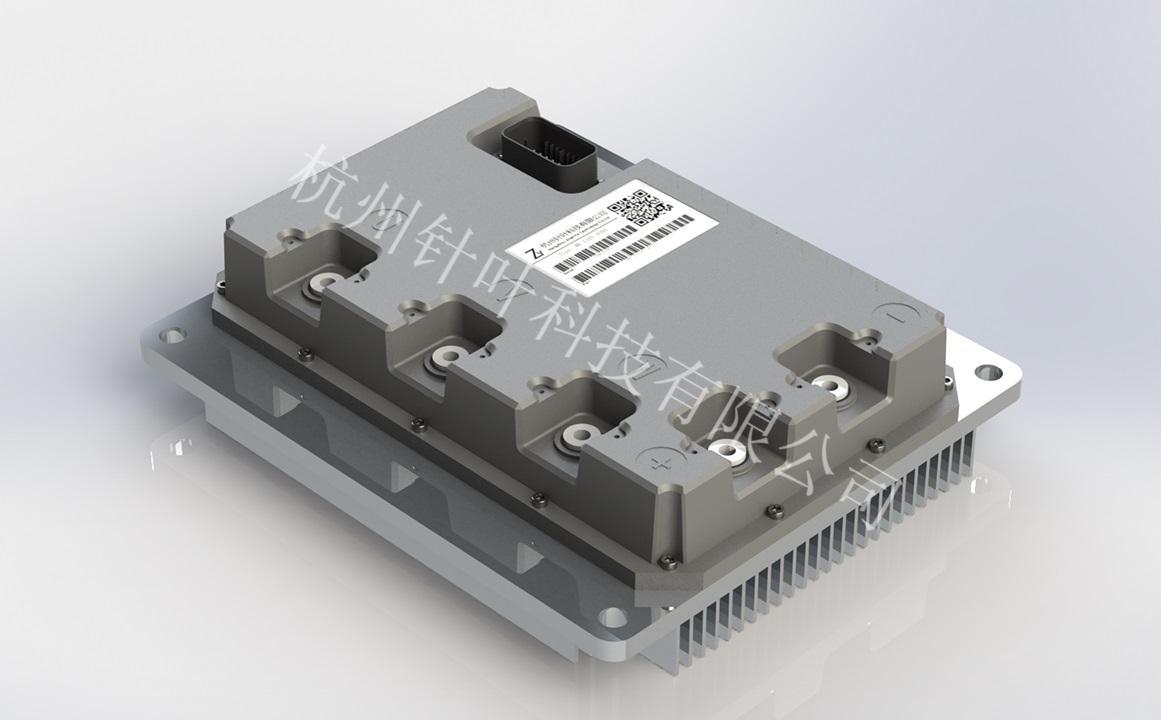

• 型號: MF系列

  電源方式: 直流電


• 顏色分類: 灰色

• 相數: 三相

• 尺寸: 29x25x8cm

• 最大適用電機容量: 5000W-30000W

• 輸入電壓: 48V-310V

• 適配電機: 永磁直流無刷電機

第三章安裝方法
3.1 安裝控制器
控制器的安裝方位可以是任意的，但應保持控制器的清潔和干燥。如找不到干凈的安裝位置，則應加一遮蓋物使其免受水和其他污物的浸漬。為了保證全功率輸出，控制器應使用螺絲固定在一個干凈且平坦的金屬表面上，使控制器底部與固定金屬板緊密接觸，建議填充導熱硅脂以充分散熱。外殼輪廓和安裝孔見圖 1、2：

圖1

圖2 （單位mm）

注意： 失控:在某些情況下可能會導致車輛失控，所以在操作電動車控制 電路之前，應將車輛架起使輪胎離開地面。 高電流注意:電動車電池能夠供應很高的電流，在安裝電動車控制 電路之前務必?cái)嚅_(kāi)電池電路。帶上絕緣工具，防止發生短路。

3.2 連接線
(1)1個信號接口

(2)5個接線柱如圖3所示

圖3

+:電池正極 --- 控制器正極輸入必須串入保險絲（保險絲的電流值必須小于控制器最大電流的2倍）
-:電池負極
U:連接電機U相線
V:連接電機V相線
W:連接電機W相線
注意: 確保在上電之前所有的連接都是正確的，否則可能會損壞控制器！ 為確保電池負極接線柱的安全性。在所有斷路器前都應加上預充電電阻，否則可能會損害控制器。

3.3 安裝時檢查
在控制器工作之前，仔細地完成下列檢查過程?？赏ㄟ^(guò)外接LED閃爍獲得的錯誤代碼來判斷故障原因（錯誤代碼對照表在附件表 1 中）
注意：
1.通電前，應將車輛架起使驅動輪離開地面。
2.在通電過程中，車輛前后不要站人。
3.接電池線前須確認電源開關和主接觸器處于斷路位置。
4.運行前須確認換向開關處于前進或者后退位置。
5.使用絕緣工具。
*確保接線連接正確。
*打開電源開關，外接LED開機后如果出現閃爍，應根據表1的故障代碼排除故障。
*重啟時將會自動復位并重新檢測故障。
*在剎車開關斷開情況下，選擇一個行駛方向然后對油門進行操作，電動車應按所選擇 的方向運行。如果電動車不工作，請檢查換向開關、換向接觸器以及電動機的各點連線。在緩慢加速油門的情況下，電動車應該相配合的運行。如果未運行，請參考表1的LED 故障代碼，然后根據故障代碼表排除故障。
*將車輛置于空曠平坦的地方，運行時車輛應能平滑的起動并達到全速。
第四章維護
針葉控制器內部沒有用戶可以自行維修的部分，自拆維修可能會造成控制器損壞。打開控制器外殼將不能獲得保修服務，但控制器外殼應該定期進行清理。包括但不僅限于以下注意事項： 適當?shù)募夹g(shù)培訓，佩戴眼鏡保護眼睛，使用絕緣的工具，避免穿寬松的衣服和佩戴金屬首飾等。
清理：完全安裝好控制器之后，需要按以下步驟進行一些細微的維護。
(1)切斷電源。
(2)在控制器 正、負端連接一個2-30 歐姆/10-20瓦負載，為控制器中的電容器放電。
(3)去除母線上的灰塵和污物，用抹布將控制器擦凈，干燥后再重新與電池連接。
(4)確保母線與接頭之間的接線牢固，為防止母線上產生附加電壓。使用兩個良好的絕緣工具完成接線。

表一 LED錯誤代碼
